Hvordan velge mellom trinnmotor og likestrømmotor

-- Kjerneforskjeller i kontrollmetoder

I industrielt utstyrsdesign, selv om DC -motorer og trinnmotorer ofte brukes til å kjøre bil og aktiverende mekanismer, er deres interne strukturer, driftsmodus og kontrolllogikk grunnleggende forskjellige. Å forstå de grunnleggende arbeidsprinsippene for disse to motorene er det første trinnet i å gjøre et rimelig utvalg.

1. DC-motor

En DC-motor er en enhet som konverterer elektrisk likestrømsenergi til mekanisk energi. Den er mye brukt i industrielle scenarier som krever jevn rotasjon og fleksibel hastighetsregulering. Dens virkemåte er basert på loven om elektromagnetisk induksjon: når strøm passerer gjennom viklingsspolen, dannes det dreiemoment i magnetfeltet generert av permanentmagneten, og dermed får rotoren til å rotere.



Klassifisering:

• Børstet DC-motor: Avhenger av børster og kommutator for å oppnå mekanisk kommutasjon, enkel å kontrollere, men bærbar;
• Børsteløs DC-motor (BLDC): bruker elektronisk kommutasjon, som er mer effektiv, har lengre levetid og lave vedlikeholdskostnader.



Kontrollmodusfunksjoner:

• Kontroller motorhastigheten ved å justere spenningen eller PWM-pulsbreddemodulasjon;
• Kan brukes med encoder for å oppnå lukket sløyfe-tilbakemelding og posisjonskontroll.



Egnede scenarier: Utstyr som krever høyhastighetsdrift, jevn rotasjon og langvarig kontinuerlig arbeid, for eksempel automatiske dører, industrivifter, AGV-bilmotorer, osv.

2. Steppermotor

En steppermotor er en aktuator som konverterer elektriske pulssignaler til vinkelforskyvning. Hver gang en puls sendes inn, beveger motorrotoren seg en fast vinkel. Denne "steppebevegelsen" gjør det mulig å oppnå presis posisjonering i et åpent sløyfesystem.



Klassifisering:

• Sløyfe-steppermotor: ingen tilbakemelding nødvendig, enkel struktur;
• Sløyfe-steppermotor: integrert koder for forbedret stabilitet og respons.



Kontrollmodusfunksjoner:

• Kontroller vinkelen etter antall pulser og hastigheten etter frekvensen;
• Det er enkelt å realisere synkron fleraksekontroll, men det er lett å få problemer som tap av trinn og jitter.



Egnede scenarier: anledninger som krever høy presisjon og repeterbar posisjoneringskontroll, for eksempel 3D-skrivere, CNC-maskinverktøy, dispenseringsmaskiner osv.



3. Sammendrag av prinsippsammenligning

prosjekt	DC -motor	Trinnmotor
Kontrollsignal	Analog signal (spenning\/strøm)	Digital pulssignal
Hvordan det fungerer	Kontinuerlig rotasjon	Trinn for trinn rotasjon
Presisjonskontroll	Koderen lukket sløyfe påkrevd	Åpen sløyfeposisjonskontroll
Responshastighet	Rask, egnet for hastighetsregulering	Langsom, egnet for fast punkt
Systemkompleksitet	Lav-medium (for å se om sløyfen er stengt)	Medium (High Drive -krav)



-- nøyaktighet vs stabilitet vs kostnad

I praktiske anvendelser handler ikke valget av en motor om den kan brukes, men om den kan fungere optimalt under spesifikke arbeidsforhold. I dette avsnittet sammenligner vi de viktigste ytelsesforskjellene mellom trinnmotorer og DC -motorer fra tre kjernedimensjoner: kontrollnøyaktighet, driftsstabilitet og systemkostnader.

1. Kontrollnøyaktighet: Hvem er mest nøyaktig?

DC-motor:

• Har ikke posisjonstilbakemeldingsfunksjon og må brukes med en giver for å oppnå lukket sløyfekontroll.
• Nøyaktigheten påvirkes av faktorer som giveroppløsning og regulatorens responshastighet.
• Innen høy presisjon kreves det mer komplekse kontrollsystemer for å konkurrere med steppermotorer.



Stegmotor:

• Hver puls tilsvarer en fast vinkel, med intern oppløsning opptil 1,8°, 0,9° eller enda finere.
• Nøyaktig posisjonskontroll er mulig selv i åpne sløyfesystemer uten behov for ekstra sensorer.
• For systemer som krever gjentatt posisjonering og banekontroll.



Sammendrag: Steppermotorer er naturlig egnet for presis forskyvningskontroll, mens DC-motorer krever ekstern assistanse for å oppnå samme nøyaktighet.



2. Driftsstabilitet og bevegelsesglatte egenskaper

DC-motor:

• Jevn rotasjon, rask respons, kontinuerlig og lineær hastighetsjustering.
• Den børsteløse versjonen har lav vibrasjon og støy, egnet for utstyr med langvarig drift.



Steppermotor:

• Utsatt for resonans, tap av trinn, overoppheting og andre problemer, spesielt ved høy hastighet eller tung belastning.
• Selv om lukkede steppermotorer forbedrer dette, er den generelle stabiliteten fortsatt svakere enn for likestrømsmotorer.



Sammendrag: Likestrømsmotorer er mer stabile og pålitelige når det gjelder høyhastighetsdrift, kontinuerlig belastning og anti-interferensevne.

3. Kostnadssammenligning: hvilken er mest økonomisk

DC-motorsystem:

• Børstemotorer har lavere kostnader, men høyere vedlikeholdsfrekvens;
• Den børsteløse DC-motoren brukes sammen med en koder og en servokontroller, noe som øker den totale systemkostnaden;
• Kostnaden er litt høyere i scenarier som krever lukket sløyfekontroll, men den er mer egnet for høyytelsessituasjoner.



Stegmotorsystem:

• Motor og driver er moderat;
• kontroll, ingen koder nødvendig, kan redusere kompleksiteten til det totale kontrollsystemet;
• I lavhastighetsposisjoneringsapplikasjoner er kostnadsytelsen svært høy.



Sammendrag: Stegmotorer er egnet for posisjoneringssystemer med begrensede budsjetter, mens DC-motorer er mer kostnadseffektive når kravene til "langsiktig stabilitet + høy ytelse" er oppfylt.



4. Sammendrag av ytelsessammenligningstabell

Dimensjoner	DC -motor	Trinnmotor
Kontrollnøyaktighet	★★★ Kontroll av lukket sløyfe er nødvendig for nøyaktighet	★★★★★ Open Loop High Precision
stabilitet	★★★★★ jevn drift og rask respons	★★★ Enkelt å miste trinnet og resonere
koste	★★★ Servosystemer koster mer	★★★★ Enkelt kontrollsystem
Vedlikeholdbarhet	★★★★ børsteløst system krever mindre vedlikehold	★★★ Vær oppmerksom på varmeproduksjon og belastning
Responshastighet	★★★★★ Fast	★★★ Medium



Essensen av å velge en motor er ikke å forfølge det "beste", men å matche det "mest egnede". For utstyr med ekstremt høye kontrollpresisjonskrav og små belastninger gir trinnmotorer en kostnadseffektiv løsning; Og for scenarier som krever langvarig drift, høyhastighetsrespons og stabil utgang, er DC-motorer utvilsomt et mer pålitelig valg.



Hvis du fremdeles er litt forvirret over dette konseptet, vil jeg forklare det med faktiske saker. La oss fortsette å lese.



-- Hvorfor er motorer forskjellige for den samme roboten?

Roboter er viktige automatiseringsverktøy i moderne produksjons- og serviceindustri, og er også et av produktene med de mest konsentrerte motoriske applikasjonene. Ulike typer roboter har enorme forskjeller i kontrollegenskapene og ytelseskravene til motorer. Vi bruker bare roboter for å analysere forskjellene i valg av trinnmotorer og DC -motorer.

1. 3D -trykt robotarm

I undersektorene av 3D-utskrift, presisjonsdispensering, lasergravering, etc., er kjerneoppgaven til robotarmen å "nøyaktig kontrollere bevegelsesveien og posisjonen" i stedet for hastighet eller kontinuerlig dreiemomentutgang. Slike applikasjonsscenarier har flere viktige egenskaper:

• Bevegelsesbanen er tydelig forhåndsinnstilt;
• Høy repeterbarhet og liten trinnavstand;
• Tidsbelastningsendringer er ikke signifikante.



Motorvalg: Stepper Motor foretrukket

• Den fine trinnvinkelen muliggjør posisjonering med høy presisjon under åpen sløyfekontroll;
• Kontrollsystemet har en enkel struktur og kontrollerbare kostnader;
• Multi -akse synkront, egnet for distribusjon av storstilt produksjon.

Typisk konfigurasjon: Stepper Motor + Open Source Control Board + drivermodul.

2. Mobilservice roboter

I motsetning til dette, i mobil serviceutstyr som lagerlogistikkroboter (som AGV -vogner), inspeksjonsroboter og matleveringsroboter, har fokuset for motor etterspørsel skiftet til:

• Kontinuerlig effekt;
• Rask responsstart\/stopp;
• Jevn hastighetsregulering og sterk motstand mot belastningssvingninger.



Motorvalg: DC -motor er mer egnet

• Spesielt høy-dreiende børsteløse DC-motorer, som fungerer godt i drivhjulssystemer;
• PWM-hastighetsregulering eller lukket sløyfekontrollsystem, sensitiv og jevn hastighetsregulering kan oppnås;
• Børsteløs design har lang levetid og lite vedlikehold, egnet for arbeidsmiljø for allvær.

Typisk konfigurasjon: Høyt dreiemoment BLDC -motor med Reducer + Encoder + Servo Controller.

3. Søknadslogikkoppsummering

-- For samme type produkt har motorvalg forskjellige fokus

prosjekt	DC Motor Mobile Robot	Stepper Motor Robot Arm
Kontrollkjerne	Jevn kontinuerlig stasjon	Posisjon med høy presisjon
Motoriske driftskarakteristikker	Kontinuerlig, høy hastighet, variabel belastning	Intermitterende, presis, lett belastning
Kostnadsbudsjett	Middels til høy	Medium-lav
Anbefalt motor	Høyt dreiemoment BLDC med koderen	Nema Stepper Motors





Innen industriell produksjon er motoren ikke bare utstyrets "kraftkjerne", men påvirker også direkte responseffektiviteten, kontrollnøyaktigheten og den generelle stabiliteten til systemet. Gjennom den forrige komparative analysen kan vi se at DC -motorer er spesielt egnet for komplekse arbeidsforhold som krever høy stabilitet, fleksibel kontroll og kontinuerlig produksjon. I denne forbindelse oppfyller de profesjonelle motorløsningene levert av VSD (vårt selskap) bare de forskjellige behovene til produsenter.

Et komplett utvalg av DC -motoriske typer for å dekke flere applikasjonskrav

I tillegg til DC Motors med høyt dreiemessig DC, gir VSD også følgende modne produktserier for å hjelpe kunder med å bygge svært tilpasningsdyktige stasjonsløsninger:

Motortype	Funksjoner	Anbefalte applikasjoner
Børstet DC -motor	Lave kostnader og enkel struktur	Automatisk tilgangskontrollsystem, liten aktuator
Børsteløs DC -motor (BLDC -motor)	Lang levetid og lav støy	Medisinsk utstyr, vindservosystemer, serviceroboter
Korløs DC -motor	Lavt treghetsmoment, rask respons	Presisjonsdispensering, instrumentering, mikroroboter

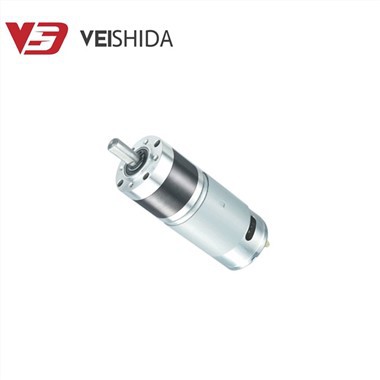

DC -motor med reduksjonsutstyr (girmotor)	Forbedre dreiemomentutgangen og kontrollen jevnere	Smarte låser, sikkerhetsutstyr, Light Logistics -stasjoner



Støttetilpasning:VSD kan fleksibelt tilpasse nøkkelparametere som spenning, utgangsakselstørrelse, monteringsgrensesnitt, kodetype, etc. I henhold til krav til kundeprosjekt.



Hvorfor velge VSD som DC Motorleverandør

I B-End-markedet fokuserer ikke bare kunder på motorisk ytelse, men også på leverandørens omfattende leveringsfunksjoner og langsiktige samarbeidsgarantier. VSD har blitt anerkjent av mange produksjonsselskaper i følgende aspekter:

• Storskala produksjonsfunksjoner: Vi har moderne motorproduksjonsverksteder og automatiserte samlebånd, med stabile leveringssykluser;
• Uavhengig forskning og utvikling og patentert teknologi: Uavhengig design av kjernekomponenter, multiple motorstruktur og kontrollteknologipatenter;
• Internasjonal kvalitetssertifisering: bestått ISO9001, CE, ROHS og andre internasjonale sertifiseringer;
• Dybde tilpasningstjeneste: en-til-en teknisk support for å oppfylle den spesielle strukturen eller kontrollkravene til spesifikke bransjer (for eksempel stille drift av medisinsk utstyr og høyhastighetsoverføring av robotplattformer);
• Rik eksportopplevelse: Serverende produsenter i dusinvis av land rundt om i verden, spesielt akkumulerer et stabilt kundegrunnlag i de europeiske, nordamerikanske og sørøstasiatiske markedene.





Ettersom industriell automatisering, intelligent utstyr og robotikk fortsetter å oppgradere, er hvordan du velger den mest passende motoriske løsningen for utstyret ditt en av de viktige beslutningene som påvirker suksessen eller fiaskoen i prosjektet. Gjennom denne artikkelen tror jeg at du har en tydeligere forståelse av kontrollmetodene, ytelsesforskjeller og typiske anvendelser av trinnmotorer og DC -motorer.



Som en DC-motorleverandør med mange års erfaring i bransjen, er VSD forpliktet til å gi produsenter med høy ytelse og svært tilpasningsdyktige motoriske løsninger. Enten du leter etter en DC-motor med høyt dreiemoment eller et tilpasset produkt med koderen lukket sløyfekontroll, kan vi skreddersy det for deg for å forbedre effektiviteten og stabiliteten til utstyret ditt.



Velkommen til Contact VSD -team for å få eksklusive forslag til motorvalg eller prøvetestingstjenester.
